CNC Granit Kesim Makinası

CNC granit kesme makinasıişleme odaklı çözümler

Granit işleme, malzemenin daha sert olması ve levhaların daha ağır olması nedeniyle sıradan taş kesiminden farklıdır. Mutfak tezgahı ve mimari taş siparişleri genellikle lavabo deliklerini, düzensiz konturları, 45 derecelik bağlantıları ve karmaşık iç açıları içerir. Yalnızca düz çizgi kesimi gerektiren fabrikalar için, geleneksel köprü kesme makineleri çoğu temel görevi yerine getirebilir. Ancak bir sipariş hem düz çizgide kesim hem de karmaşık kontur işlemeyi içeriyorsa, tekrarlanan levha taşıma, yeniden konumlandırma ve ekipman değişiklikleri üretim sürecini karmaşık hale getirir.

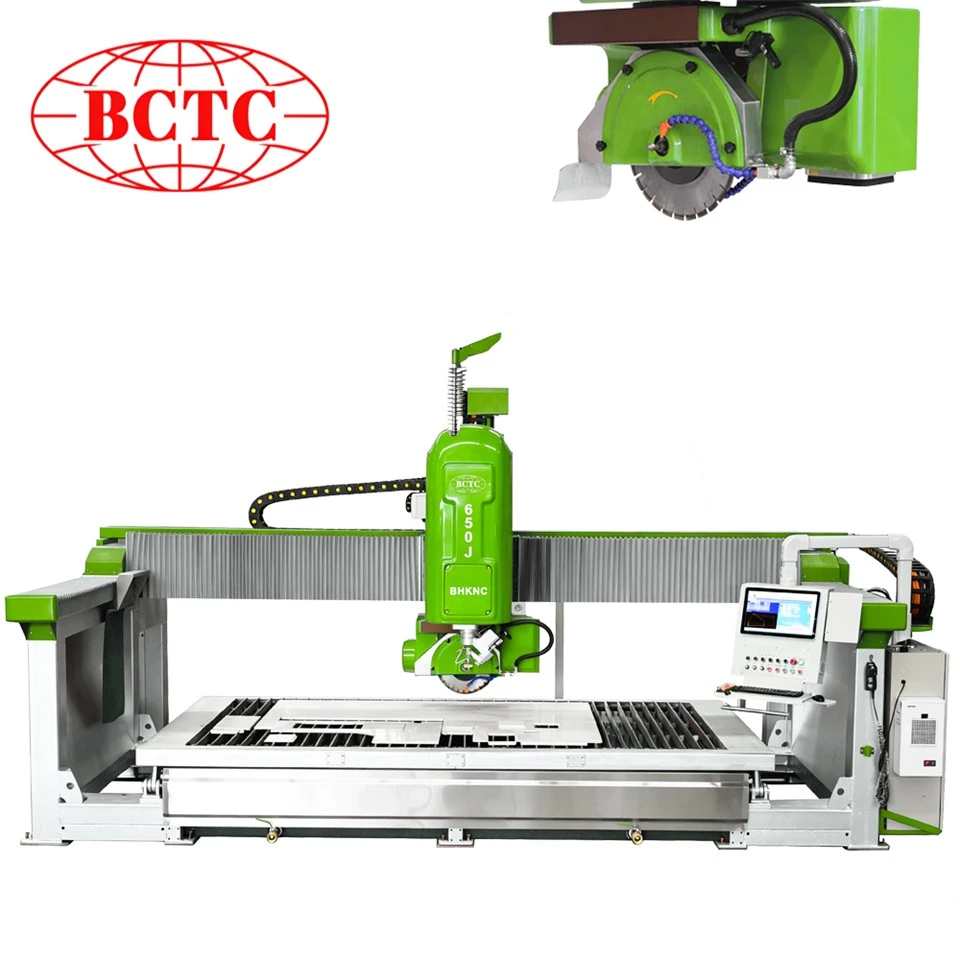

BCTC BHKNC 650J, verimliliği basitleştirip maksimuma çıkararak bu işleme ihtiyacını karşılamak için özel olarak geliştirilmiş, beş eksenli bir CNC kesme ve su jeti entegre makinesidir.

Elmas testere bıçağını ve yüksek basınçlı aşındırıcı su jetini aynı işleme platformuna entegre eder. Farklı kesme geometrilerine göre uygun takımı seçerek tek bir CNC işleme döngüsünde daha fazla granit işleme görevini tamamlayabilir.

CNC Granite Cutting Machine

Granit işleyicileri neden düz kesimlerden daha fazlasına ihtiyaç duyuyor?

Düz kesim genellikle granit levhaların işlenmesinde yalnızca ilk adımdır; bir mutfak tezgahı şunları gerektirebilir:

Sac malzeme kesimi

Dış kontur kesimi

Lavabo deliği kesme

Musluk deliği kesme

İç köşe kesimi

45 derece birleştirme

Bu işlemlerin farklı ekipmanlarla yapılması halinde sacın farklı makineler arasında ileri geri taşınması gerekir. Her yeniden konumlandırıldığında referans noktalarının ve boyutların yeniden doğrulanması gerekir.

Granit CNC makinesi, bu işleme süreçlerinin daha merkezi olmasına olanak tanıyan birleşik bir CNC işleme platformu kullanır.

Testere bıçağı verimli kesim sağlarken, su jeti geometrik esneklik sunar.

CNC Granite Cutting Machine Diamond Saw Cutting

01.

Elmas Testere Kesim

Yüksek verimli işlemlere uygundur:

Uzun mesafeli düz kesim
Büyük levha kesimi
45 derece kesim
Masa üstü çevre kesimi

02.

Su jeti ile kesme

Özellikle aşağıdakiler için uygundur:

Kanal açma
Kavisli konturlar
Dar iç açılar
Düzensiz açıklıklar
Karmaşık taş hatları

CNC Granite Cutting Machine Waterjet Cutting

Karmaşık granit geometrileri için beş eksen kontrolü

CNC Ekseni	İşlev
X Ekseni	Boyuna hareket
Y Ekseni	Çapraz hareket
Z Ekseni	Kesme derinliği
C Ekseni	0 derece –360 derece dönüş
Bir Eksen	Eğik kesme hareketi

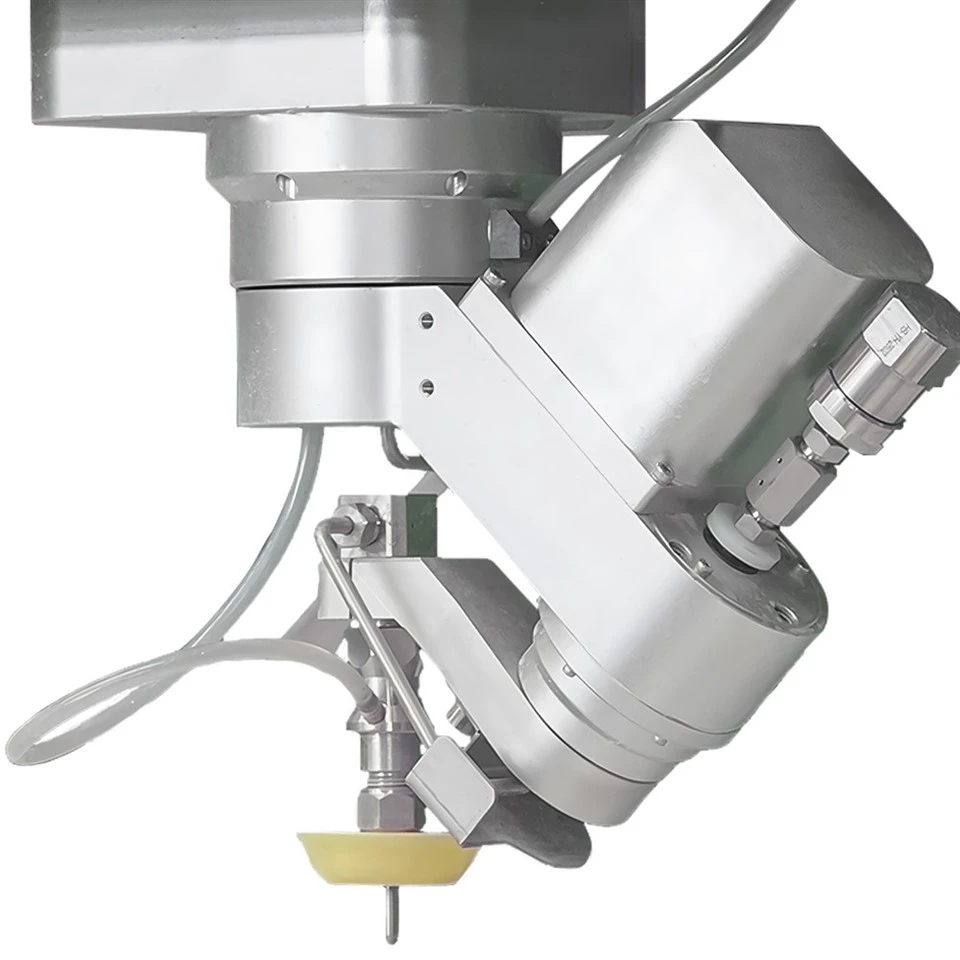

Testere bıçağının A ekseni maksimum 90 derecelik bir eğim açısına sahiptir ve su jeti kesme kafası 0 dereceden 60 dereceye kadar eğimi destekler.

granite CNC machine

Bu yapı özel granit işleme için oldukça pratiktir.

Şelale kenarlı tezgahlar oluştururken{0}, farklı levhaların 45 derecelik açıyla birleştirilmesi gerekir.
Mimari taş işlenirken farklı eğim yönleri ve düzensiz konturlar gerekli olabilir.
Beş eksenli bir kontrol sisteminin yardımıyla takım açısı, CNC işleme programına göre otomatik olarak ayarlanabilir, böylece çalışanların işleme açısını ayarlamak için levhaları tekrar tekrar çevirmesi veya hareket ettirmesi ihtiyacını ortadan kaldırır.

Bir Plaka, İki Kesme Teknolojisi

BHKNC 650J'nin özü yalnızca iki makineyi bir araya getirmek değil, iki kesme teknolojisinin aynı CNC işleme platformunu paylaşmasına izin vermektir.

Hızlı Malzeme Kaldırma

400–650 mm elmas testere bıçağıyla eşleştirilmiş 26,4 kW'lık bir testere bıçağı motoru, büyük granit, mermer ve diğer yüksek sertlikteki taşları kolayca keser.

Karmaşık Kontur İşleme

Maksimum çalışma suyu basıncı 60.000 psi'ye kadar olan 37 kW'lık aşındırıcı su jeti sistemi, geleneksel testere bıçaklarıyla işlenmesi zor olan eğrileri ve karmaşık iç konturları kolaylıkla işler.

CAD çizimlerinden bitmiş granit bileşenlere kadar

BHKNC 650J, ESA beş eksenli CNC sistemi ve Pegasus CAD/CAM yazılımıyla birleştirilmiş dijital işleme yöntemlerini kullanır. Özelleştirme gereksinimleri yüksek olan ve sipariş ölçülerinde sık değişiklik olan taş işleme şirketleri için uygundur. Tipik bir işleme akışı aşağıdaki şekilde basitleştirilmiştir:

Tasarım

Programlama

Testereyle kesme

Su Jeti Kesimi

Beş Eksen İşleme

Bitmiş Bileşenler

CNC Granite Cutting Machine ESA System

Profesyonel üretim ihtiyaçlarını karşılamak için geniş çalışma alanı

Büyük granit levhalar için işleme alanı ve Z-ekseni hareketi, ekipmanın gerçek performansını doğrudan etkiler.

BHKNC 650J, 4200 × 2200 mm'lik bir çalışma tablasına sahiptir

Özellikler:

X ekseni hareketi: 3600 mm

Y ekseni hareketi: 2200 mm

Z ekseni hareketi: 500 mm

Maksimum kesme kalınlığı: 200 mm

Bıçak çapı: 400–650 mm

Uygulamalar:

Mutfak tezgahı

Mimari taş

Dekoratif taş

Diğer büyük özel parçaların işlenmesi

Şartname ve uygulamalar

BHKNC 650J Uygulamaları

Granit Tezgah İşleme
Mimari Granit
Özel Taş Bileşenleri

CNC Granit Kesme Makinası Şartname

İsim	Parametre
Testere bıçağı çapı	400-650mm
Çalışma platformu	4200x2200mm
X / Y / Z vuruşu	3600 / 2200 / 500mm
Maksimum kesme kalınlığı	200 mm
Testere bıçağı motor gücü	26,4 kw
Aşındırıcı su jeti gücü	37 kW
Maksimum çalışma suyu basıncı	60000 psi
Sitenin alanı (U x G x Y)	6200x3900x3930mm
Brüt ağırlık	10500 kg

BHKNC 650J'yi farklı kılan nedir?

Ancak siparişlerde düzensiz şekiller, karmaşık iç açılar, eğimli kesimler, su deposu delikleri ve 45 derecelik birleştirmeler yer almaya başladığında, testere ekipmanı tek başına sıkışıp kalacaktır. Kesemediğinden değil, iyi kesemediğinden, hızlı kesemediğinden ve kesildikten sonra tamir edilmesi gerektiğinden.

Tek CNC Platformu

Testereleme ve su jeti ile kesme aynı koordinat sisteminde çalışarak tutarlı işleme verisi sağlar ve ikincil konumlandırma ihtiyacını ortadan kaldırır.

İki Kesim Tekniği

Düz çizgiler ve eğimli bağlantılar testere bıçaklarıyla işlenirken, iç açılar ve düzensiz konturlar su jeti kesimiyle işlenerek her birinin avantajlarından tam anlamıyla yararlanılır.

Beş Eksen Hareketi

Eksen eğim açısı 0-60 derece, C ekseni dönüş açısı 0-360 derece, sac malzemeyi çevirmeden tek bir kenetleme işleminde karmaşık açıların işlenmesine olanak tanır.

Geniş Çalışma Alanı

4200×2200 mm'lik çalışma masası, Avrupa standartlarındaki sac malzemeyi tam olarak barındırabilir ve kesmeden geniş formatlı yüklemeye olanak tanır.

Dijital İş Akışı

DXF dosyaları doğrudan içe aktarılabilir; ESA Pegasus sistemi otomatik olarak yerleştirme ve kesme yolları oluşturarak manuel programlamayı ve deneme kesimlerini azaltır.

stone fabrication machine

Taş İşleme Firmaları için CNC Granit Kesim Makinası

Yeni bir taş işleme üretim hattı planlıyorsanız ve köprü kesme ile su jeti kesmeyi aynı CNC platformuna entegre etmek istiyorsanız lütfen BCTC'ye aşağıdaki bilgileri sağlayın:

Taş türü

Döşeme boyutları

DXF çizimi

Hedef işleme

Aylık çıktı
